धातु कोर पीसीबी
PCB सामग्रीको लागि मेटल कोर किन छनौट गर्नुहोस्?
तपाईं हाम्रो कारखानाबाट Jiubao 1 लेयर एल्युमिनियम पीसीबी किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। मेटल कोर मुद्रित सर्किट बोर्ड एक मिश्रित मुद्रित सर्किट बोर्ड हो जुन धातु सब्सट्रेट, एक इन्सुलेट मध्यम तह र एक सर्किट तामा तह मिलेर बनेको छ। धातु म्याट्रिक्स सामान्यतया एल्युमिनियम, फलाम, तामा, invar तामा, टंगस्टन-मोलिब्डेनम मिश्र धातु, इत्यादि हुन्छ। धातुको सब्सट्रेटको तातो अपव्यय तामाले ढाकिएको ल्यामिनेट भन्दा बढी हुन्छ। धातु सब्सट्रेट को तातो अपव्यय यसको इन्सुलेट तहको घनत्व र थर्मल चालकता संग सम्बन्धित छ। इन्सुलेट तह जति पातलो हुन्छ, थर्मल चालकता त्यति नै उच्च हुन्छ। इन्सुलेट तह सामान्यतया परिमार्जित epoxy राल, polyphenylene ईथर, polyimide, इत्यादि हुन्छ। इन्सुलेट तहको मोटाई 50 ¼m-200 ¼m हुन्छ। सर्किट तहहरूमा तामाको तहहरू हुन्छन्। धातु प्लेट को मोटाई 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm र 5.0mm छ। कठोर-फ्लेक्स मुद्रित सर्किट बोर्डहरू जस्तै, धातु-आधारित मुद्रित सर्किट बोर्डहरू एकल-पक्षीय, डबल-पक्षीय र बहु-स्तरहरूमा विभाजित गर्न सकिन्छ, र मुद्रित सर्किट बोर्डहरूको एक विशेष विविधता हो। मेटल पीसीबीलाई मेटल कोर पीसीबी, एमसीपीसीबी, आईएमएस (इन्सुलेटेड मेटल सब्सट्रेट), मेटल क्लेड पीसीबी पनि भनिन्छ।
धातु कोर पीसीबी सब्सट्रेटहरू तिनीहरूको संरचना अनुसार वर्गीकृत छन् र विभाजित गर्न सकिन्छ:
एल्युमिनियम बेस कपर क्लेड लमिनेट
फलामको आधार तामाले ढाकिएको लमिनेट
कपर बेस कपर क्लेड लमिनेट
इस्पात आधार तामाले ढाकिएको लमिनेट
धातुमा आधारित कपर क्लड ल्यामिनेटहरू तिनीहरूको विशेषताहरू अनुसार वर्गीकृत गरिन्छ र विभाजित गर्न सकिन्छ:
सामान्य धातु आधार तामाले ढाकिएको लमिनेट
ज्वाला retardant धातु आधार तांबे ढाकिएको ल्यामिनेट
उच्च गर्मी प्रतिरोधी धातु आधार तांबे ढाकिएको ल्यामिनेट
उच्च थर्मल चालकता धातु आधार तांबे ढाकिएको ल्यामिनेट
अल्ट्रा-उच्च थर्मल चालकता धातु आधार तांबे ढाकिएको ल्यामिनेट
उच्च फ्रिक्वेन्सी, माइक्रोवेभ प्रकारको मेटल बेस कपर क्लेड ल्यामिनेट
मल्टिलेयर मेटल बेस कपर क्लेड लमिनेट
धातु कोर पीसीबी विशेषताहरु:
a) एल्युमिनियमको विशेषताहरू: 237 W/(m·K) को थर्मल चालकता, मध्यम लागत, स्वीकार्य, र व्यापक रूपमा प्रयोग।
b) तामाको विशेषताहरू: थर्मल चालकता 384 W/(m·K), लागत धेरै उच्च छ, र यो उच्च मूल्य-वर्धित उत्पादनहरूको लागि प्रयोग गरिन्छ।
ग) चाँदीको विशेषताहरू: थर्मल चालकता 429 W/(m·K),
घ)। फलामको विशेषताहरू: थर्मल चालकता 80W/(m·K),
e) इस्पातको विशेषताहरू: थर्मल चालकता 40W/(m·K),
एक धातु PCB तामा पन्नीको एक तह, एक डाइलेक्ट्रिक तह, र एक धातु तह समावेश गर्दछ।
· सर्किट तामाको तह: प्रयोग गरिएको तामाको तह सामान्य CCL (1oz-10oz) भन्दा बाक्लो हुन्छ। बाक्लो तामाको तहले वर्तमान बोक्ने क्षमता बढी हुन्छ।
· डाइलेक्ट्रिक तह: डाइलेक्ट्रिक तह एक थर्मली प्रवाहकीय तह हो जसको मोटाई लगभग 50μm देखि 200μm हुन्छ। यसमा कम थर्मल प्रतिरोध, गर्मी स्थानान्तरण र इन्सुलेशन छ।
· धातुको तह: तेस्रो तह भनेको धातुको तह हो, जसमा एल्युमिनियम वा तामा हुन्छ, जसमा उच्च तापीय चालकता हुन्छ।

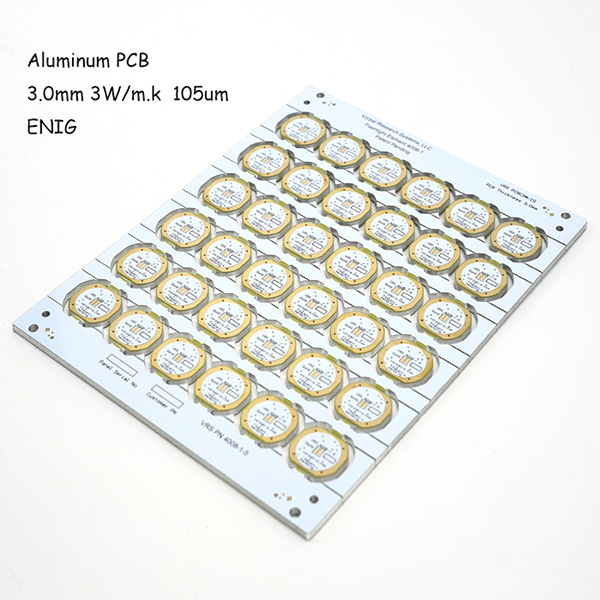

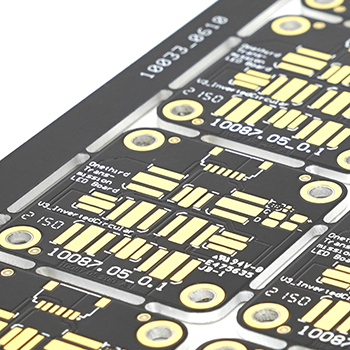

१-तह एल्युमिनियम पीसीबी
1-तह एल्युमिनियम सब्सट्रेट उत्पादन परिचय:
1-तह एल्युमिनियम पीसीबी एक एल्युमिनियम पीसीबी बोर्ड हो; 1-तह एल्युमिनियम पीसीबी तीन तहहरूमा विभाजित छ: एल्युमिनियम, इन्सुलेट तह, र तामा। एल्युमिनियम तातो अपव्ययको लागि हो, इन्सुलेट तह गर्मी स्थानान्तरण र इन्सुलेशनको लागि हो, र तामा विद्युत चालकताको लागि हो। 1-तह एल्युमिनियम पीसीबी सामान्यतया एक छेउमा मुद्रित सर्किट र अर्को छेउमा चिकनी वायरलेस सर्किटहरू छन्। बजारमा सबैभन्दा सामान्य एल्युमिनियम पीसीबी 1-लेयर एल्युमिनियम पीसीबी हो। माथिल्लो पक्ष सर्किट हो, र तल्लो छेउ तातो अपव्ययको लागि खोल वा थर्मल टाँस्नेसँग जोडिएको छ। 1-लेयर एल्युमिनियम पीसीबीले अघिल्लो FR4 र PCB ग्लास फाइबर बोर्डलाई प्रतिस्थापन गर्दछ, जुन बलियो र उच्च-प्रोफाइल छ, राम्रो गर्मी अपव्यय छ, तोड्न सजिलो छैन, र राम्रो उत्पादन संरचना लचीलापन छ। Jiubao टेक्नोलोजी मेटल कोर पीसीबी निर्माण प्रक्रियाको साथ एक निर्माता हो, उच्च-अन्त सटीक उपकरण 7S उत्पादन कार्यशालाको पूर्ण सेट सामग्री फिडिंगदेखि समाप्त उत्पादन प्याकेजिङसम्म, उच्च गुणस्तरको कुलीन टोली व्यवस्थापनलाई रोजगार दिन्छ, र सर्किट बोर्डमा संलग्न बलियो पेशेवर टोली छ। उत्पादन, त्यहाँ धेरै उत्कृष्ट इन्जिनियरहरू र व्यावसायिक प्रबन्धकहरू छन्। यो ठूलो मात्रा, पूर्ण उपकरण, कडा व्यवस्थापन र उच्च गुणस्तर संग एक पेशेवर एल्युमिनियम पीसीबी निर्माता हो।
1-लेयर एल्युमिनियम पीसीबी एक एल्युमिनियममा आधारित तामाले ढाकिएको ल्यामिनेट हो (तामाले ढाकिएको ल्यामिनेट पीसीबीको सब्सट्रेट हो)। एल्युमिनियम PCBs वास्तवमा FR4 PCBs जस्तै धेरै समान छन्
१-तह एल्युमिनियम पीसीबीको उत्पादन संरचना चित्रमा देखाइएको छ:
सब्सट्रेट |
एल्युमिनियम |
प्लेट मोटाई (मिमी) |
०.८~३.०मिमी |
अधिकतम आकार (मिमी) |
1000X1500mm |
थर्मल चालकता (डायलेक्ट्रिक तह) |
०.८/१.५/ २/३/५/८/१२W/m.K |
तामा मोटाई (उम) |
35;70;105;140-350um |
सोल्डर मास्क रंग |
सेतो;कालो;म्याट कालो;रातो;हरियो;निलो;म्याट हरियो |
क्यारेक्टर रङ |
सेतो/कालो/सुन्तला/रातो/नीलो |
गठन विधि |
सीएनसी गोंग प्लेट; सीएनसी वी काटन; मोल्ड गठन; लेजर काट्ने र मिलिङ |
निरीक्षण परीक्षण |
AOI; उच्च गति उडान जाँच; ई-परीक्षण; भोल्टेज परीक्षण |
सतह उपचार प्रक्रिया |
HASL; नि: शुल्क नेतृत्व DNIG OSP |
डेलिभरी समय |
2 ~ 3 दिन |
तातो अपव्यय: तातो अपव्ययमा एल्युमिनियम PCB को प्रदर्शन साधारण FR4 PCB को तुलनामा धेरै राम्रो छ। उदाहरणका लागि, 1.5mm मोटो FR4 PCB को 20-22 डिग्री प्रति वाट थर्मल प्रतिरोध छ, जबकि 1.5mm मोटो एल्युमिनियम PCB मा 1-2 डिग्री प्रति वाट को थर्मल प्रतिरोध छ।
१-तह एल्युमिनियम पीसीबी उत्पादन निर्माण र उत्पादन प्रक्रिया निर्माण निर्देशनहरू:
थर्मल विस्तार: प्रत्येक पदार्थको थर्मल विस्तारको आफ्नै गुणांक हुन्छ। एल्युमिनियम (22ppm/C) र तामा (18ppm/C) सँग धेरै नजिक CTE हरू छन्। चूंकि एल्युमिनियम पीसीबीले तातो अपव्ययको सन्दर्भमा राम्रोसँग काम गर्दछ, त्यहाँ कुनै गम्भीर विस्तार वा संकुचन समस्याहरू हुनेछैन। एल्युमिनियम PCBs उत्कृष्ट, टिकाउ र भरपर्दो काम गर्दछ।
आयामी स्थिरता: एल्युमिनियम PCB हरू आयामी स्थिरता र स्थिर आयामहरू देखाउँछन्। उदाहरणका लागि, जब तिनीहरू 30-140 डिग्रीबाट तताउँछन्, तिनीहरूको आयाम मात्र 2.5%-3.0% परिवर्तन हुन्छ।
· अन्य: एल्युमिनियम पीसीबी पावर उपकरणहरूको लागि सतह माउन्ट टेक्नोलोजीमा प्रयोग गर्न सकिन्छ। सर्किट डिजाइनको थर्मल विस्तारको सन्दर्भमा यसको प्रदर्शनको कारणले सर्किट डिजाइनमा एल्युमिनियम पीसीबी प्रभावकारी रूपमा प्रयोग गर्न सकिन्छ। एल्युमिनियम PCB ले उत्पादन शेल्फ जीवन र उत्पादन शक्ति घनत्व विस्तार गर्न मद्दत गर्छ। एल्युमिनियम PCBs पनि धेरै भरपर्दो छन्। एल्युमिनियम PCBs ले उत्पादनको समग्र आकार घटाउन मद्दत गर्न सक्छ र सस्तो विकल्प पनि हो। एल्युमिनियम PCBs ले विद्युत चुम्बकीय ढाल र उच्च डाइलेक्ट्रिक शक्ति प्रदर्शन गर्दछ।
१-तह एल्युमिनियम पीसीबी उत्पादन आवेदन क्षेत्र:
एल्युमिनियम सब्सट्रेट पीसीबीमा उत्कृष्ट ज्वाला रिटार्डन्सी, उच्च मेकानिकल बल, आयामी स्थिरता, आदि, विशेष गरी राम्रो गर्मी अपव्यय, विद्युत चुम्बकीय संरक्षण र फ्लोटिंग टिन गुणहरू छन्। व्यापक रूपमा मोटरसाइकल मा प्रयोग; मोबाइल फोन को igniters; उच्च शक्ति एलईडी; स्पिकरहरू; पावर मोड्युलहरू; ध्वनिक संरक्षण प्रणाली, आदि।
प्रक्षेपण बत्ती; सडक बत्ती; बिरुवा विकास बत्ती; एलईडी बत्ती एल्युमिनियम सब्सट्रेट; प्रक्षेपण उपकरण; गर्मी सिंक; सौर्य सेल सब्सट्रेट; १-तह एल्युमिनियम सब्सट्रेट ९०% पानीमुनि बत्तीहरूको लागि प्रयोग गरिन्छ, ९०% बत्तीहरूको लागि उपयुक्त।
एल्युमिनियम PCB उच्च-घनत्व र उच्च-शक्ति उत्पादनहरू जस्तै एलईडी अनुप्रयोगहरू, पावर उपकरणहरू, कम्प्युटरहरू, इत्यादिहरूको लागि एक आदर्श समाधान हो।
यदि तपाइँसँग तपाइँको पीसीबी डिजाइनमा थर्मल समस्याहरू छन् भने, एल्युमिनियम तपाइँको पहिलो विचार हुनुपर्छ। JBPCB ले एकल-पक्षीय एल्युमिनियम सब्सट्रेटहरू, बहु-तह एल्युमिनियम सब्सट्रेटहरू, हाइब्रिड एल्युमिनियम सब्सट्रेटहरू, लचिलो एल्युमिनियम सब्सट्रेटहरू, थ्रु-होल एल्युमिनियम सब्सट्रेटहरू, आदि सहित सबै प्रकारका आल्मुनियम सब्सट्रेटहरू प्रदान गर्दछ। चालकता एल्युमिनियम सब्सट्रेटहरू, र उच्च आवृत्ति एल्युमिनियम PCBs पनि उपलब्ध छन्। यदि तपाईंलाई हाम्रो एल्युमिनियम PCBs बारे थप विवरणहरू चाहिन्छ भने, कृपया हामीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्।
FAQ
Q1: MCPCB को लागि न्यूनतम अर्डर मात्रा के हो?
A1: हाम्रो MCPCB MOQ विभिन्न वस्तुहरूसँग भिन्न हुन्छ, 1pcs बाट समर्थन अर्डर।
Q2: हामीले के कागजातहरू प्रदान गर्नुपर्छ?
A2: PCB: Gerber फाइलहरू राम्रो छन्, (Protel, power pcb, PADs फाइलहरू), PCBA: Gerber फाइलहरू र BOM सूची।
Q3: मैले कागजातहरू बाहेक के जानकारी प्रदान गर्न आवश्यक छ?
A3: उद्धरण निम्न विनिर्देशहरू आवश्यक छ:
क) सब्सट्रेट:
ख) प्लेट मोटाई:
ग) तामाको मोटाई:
घ) थर्मल चालकता:
ई) सतह उपचार:
f) सोल्डर मास्क र रेशम स्क्रिनको रंग
छ) मात्रा
Q4: धातु कोर PCBs धातु प्वालहरू मार्फत चार्ज DIP घटकहरू डिजाइन गर्न सकिन्छ?
A4: हो। हामी एक पेशेवर धातु कोर PCB सर्किट बोर्ड निर्माता हो, हामी उत्पादन अनुभव को धेरै वर्ष छ, तपाईं हाम्रो इन्सुलेशन प्वाल एल्युमिनियम PCB विवरण हेर्न सक्नुहुन्छ।
Q5: के हामी निम्न चित्रको शिल्प बनाउन सक्छौं?
A5: हो, तपाईले चाहानु भएको कोर्न ठीक छ।
Q6: धातु कोर PCB भण्डारणको लागि समय र वातावरण आवश्यकताहरू के हुन्?
A6: धातु कोर पीसीबी भण्डारणको तापमान र आर्द्रताले उत्पादनको जीवनलाई असर गर्नेछ। भ्याकुम प्लास्टिक फिल्म प्याकेजिङ अन्तर्गत, तापमान 25±2â छ; आर्द्रता 55±5% RH छ, र गुणस्तर 6 महिनाको लागि ग्यारेन्टी छ। यदि भ्याकुम प्लास्टिक फिलिम प्याकेजिङ्ग हटाइयो वा 6 महिना भन्दा बढीको लागि भण्डारण गरिएको छ भने, यसलाई उत्पादन गर्नु अघि 150 डिग्री सेल्सियस / 1 घण्टामा बेक गर्न सिफारिस गरिन्छ।
