एम्बेडेड बसबार पीसीबी
बसबार PCB के हो?
तपाईं हाम्रो कारखानाबाट Jiubao Embedded Busbar PCB किन्नको लागि आश्वस्त हुन सक्नुहुन्छ। बसबारहरू उच्च वर्तमान मुद्रित सर्किट बोर्डहरू हुन् र बसबारहरू र इलेक्ट्रोनिक प्रणालीहरूको एकीकरण पनि हो, एउटा प्रविधि जसले पावरट्रेन र पावर अनुप्रयोगहरूको लागि एकल प्रणालीमा उच्च वर्तमान र माइक्रोइलेक्ट्रोनिक नियन्त्रणलाई संयोजन गर्दछ। यो संयोजन प्रिन्टेड सर्किट बोर्ड (PCB) मा बसबारहरू र अन्य बल्क तामाको तारहरू थपेर उच्च करन्ट बोक्ने क्षमता र पावर डिसिपेटिङ कम्पोनेन्टहरूको तातो अपव्यय प्राप्त गर्न हासिल गरिन्छ।
एम्बेडेड बसबार पीसीबी
एम्बेडेड बसबार पीसीबीको परिचय:
इम्बेडेड बसबार PCBs व्यापक रूपमा प्रयोग गरिन्छ, अधिक र अधिक उच्च-शक्ति कम्पोनेन्टहरू र उच्च-शक्ति कम्पोनेन्टहरूको तातो अपव्यय आवश्यकताहरू पूरा गर्दछ, र उच्च थर्मल चालकता तामाको तातो अपव्यय आवश्यकताहरू पनि पूरा गर्दछ। इम्बेडेड बसबार पीसीबी मुद्रित सर्किट बोर्डले तामाको कोरलाई प्रि-मिल्ड स्लटमा थिच्ने क्रममा इम्बेड गर्न बुझाउँछ। लेमिनेटेड प्रिप्रेगहरू तामाको कोरलाई मुद्रित सर्किट बोर्डमा जडान गर्न प्रयोग गरिन्छ। इम्बेडेड तामा कोर भित्री FR4 epoxy बोर्ड संग प्रत्यक्ष सम्पर्क मा छ, र जब PCB प्रयोग गरिन्छ तातो चाँडै तामा ब्लक मा स्थानान्तरण हुन्छ। त्यसपछि तामाको कोर मार्फत हावाबाट तातो हटाइएको छ। तातो अपव्यय प्रभाव दफन गरिएको तामा कोर पीसीबी भन्दा राम्रो छ, प्रक्रिया सरल छ, लागत कम छ, र आवेदन संभावना फराकिलो छ। पीसीबीमा तामाको कोर इम्बेड गर्नु एक प्रमुख प्रक्रिया हो, जसलाई प्राविधिक कठिनाइहरू जस्तै तामा कोरको आकार डिजाइन, तामाको कोरको आकार र चिल्लोपन र PCB को मिलिङ ग्रूभसँग मिल्नुपर्छ, अन्यथा विश्वसनीयता समस्याहरू हुनेछन्। सजिलै उत्पन्न हुन्छ। JBPCB सँग इम्बेडेड बसबार PCBs निर्माणमा धेरै वर्षको अनुभव छ, धेरै प्रख्यात नयाँ ऊर्जा वाहन उद्योगहरूको लागि प्राविधिक सहयोग र आपूर्ति प्रदान गर्दछ।
नयाँ ऊर्जा वाहनहरूको विकासको साथ, नयाँ ऊर्जा वाहन ब्याट्रीहरूमा थप र अधिक आविष्कारहरू छन्। नयाँ ऊर्जा वाहन ब्याट्री एक नयाँ प्रकारको वाहन ब्याट्री हो जसले "ग्रीनहाउस ग्यास" उत्सर्जन प्रदूषण कम गर्न नयाँ ऊर्जा प्रविधि प्रयोग गर्दछ। ब्याट्री चार्ज गर्नको लागि चार्जिङ पिलमा जडान हुन आवश्यक छ, र छिटो-चार्जिङ तामा इम्बेडेड बस pcb को एक ठूलो वर्तमान प्रवाह क्षमता छ र एकदम कम प्रतिरोध संग एक कन्डक्टर हो। बसबारको मुख्य कार्य उच्च प्रवाह सञ्चालन गर्नु हो। busbar pcb लाई उच्च वर्तमान वितरण एकाइ (जसलाई बसबार कपर बार इलेक्ट्रिकल बसबार पनि भनिन्छ), चाहिन्छ जुन नयाँ ऊर्जा उद्योगमा व्यापक रूपमा प्रयोग गरिन्छ, जसमा इलेक्ट्रिक वाहन मोटर कन्ट्रोलरहरू, उच्च-भोल्टेज पावर वितरण बक्सहरू, फ्रिक्वेन्सी कन्भर्टरहरू, र फोटोभोल्टिक इन्भर्टरहरू समावेश छन्। । उच्च-भोल्टेज, उच्च-वर्तमान रूपान्तरण उपकरण बसबार पीसीबी उत्पादनहरू जस्तै इन्भर्टरहरू, पवन शक्ति कन्भर्टरहरू, रेल ट्रान्जिट, मोटर वाहन कर्षण उपकरणहरू, सञ्चार र डेटा उपकरणहरू। उत्पादनले सरल र परम्परागत उच्च-भोल्टेज र उच्च-वर्तमान वितरण महसुस गर्दछ, र परम्परागत जटिल कम-भोल्टेज नियन्त्रण सर्किटहरूमा तैनात गर्न सकिन्छ। अटोमोटिभ उद्योग वा एभियोनिक्समा सामान्य अनुप्रयोगहरूले 1000 amps वरिपरि करेन्टहरू ह्यान्डल गर्दैछन्।

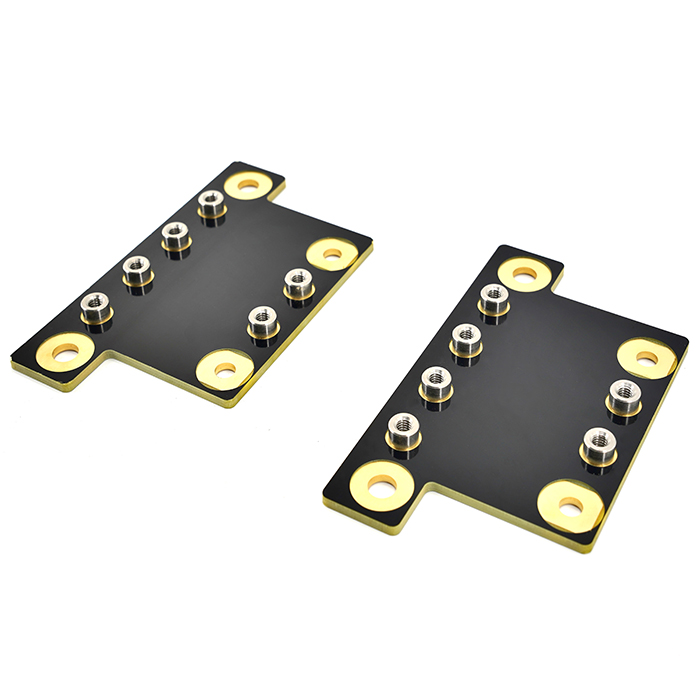

इम्बेडेड बसबार पीसीबी उत्पादन संरचना रेखाचित्र ¼

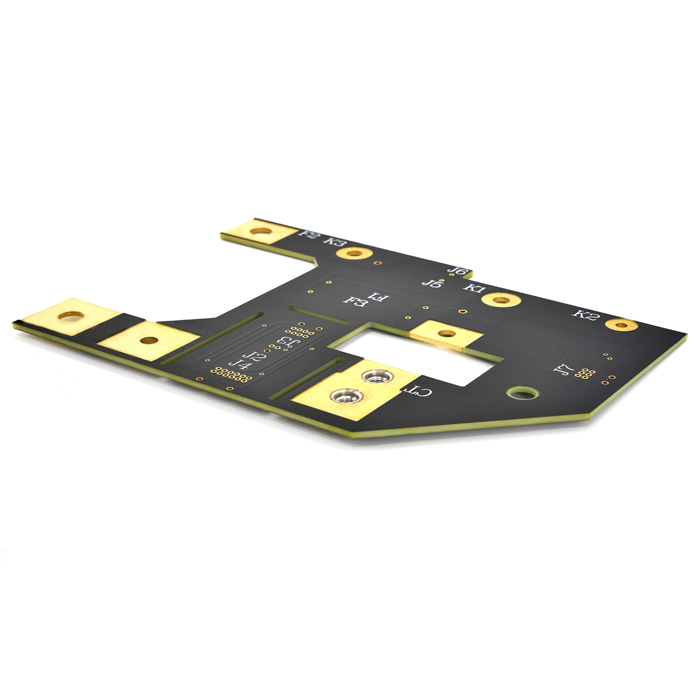

इम्बेडेड बसबार पीसीबी उत्पादन योजना ¼
इम्बेडेड बसबार पीसीबी उत्पादन निर्माण र उत्पादन प्रक्रिया क्षमताहरूको विवरण:
सामग्री |
कपर + FR4 epoxy बोर्ड (TG170â) |
मोटाई (मिमी) |
2.0-6.0mm |
तामा पन्नी मोटाई (उम) |
35/70/105/140um |
सोल्डर मास्क रंग |
सेतो; कालो; म्याट कालो; रातो; हरियो; नीलो; म्याट हरियो |
चरित्र रंग |
सेतो; कालो; सुन्तला; रातो; नीलो |
गठन विधि |
सीएनसी गोंग बोर्ड; लेजर काट्ने र मिलिङ |
सतह उपचार प्रक्रिया |
विसर्जन सुन (सुन मोटाई 0.5Uâ ~ 3.0Uâ); रासायनिक निकल प्यालेडियम सुन |
वितरण दिन |
10 ~ 15 दिन |
एम्बेडेड बसबार पीसीबी उत्पादनहरूको आवेदन:
नयाँ ऊर्जा वाहन वितरण बोर्डहरू, सर्किट बोर्डहरू, ब्याट्री प्याकहरू, पावर सप्लाई एकाइहरू, ब्याट्री प्याक इलेक्ट्रिक कन्ट्रोल क्याबिनेटहरू, रेल ट्रान्जिट, फोटोभोल्टिक इन्भर्टरहरू, वायु ऊर्जा, सञ्चार र डेटा, पावर इलेक्ट्रोनिक्स, उच्च-भोल्टेज वितरण बक्सहरू, फ्रिक्वेन्सी कन्भर्टरहरू, र मोटर वाहन कर्षण उपकरणहरू, सञ्चार र डेटा उपकरणहरू, उच्च भोल्टेज, आदि, उच्च वर्तमान रूपान्तरण उपकरणहरू, तिनीहरूले सर्किट बोर्डमा संरचनात्मक कठोरता पनि प्रदान गर्दछ।
इम्बेडेड बसबार पीसीबी उत्पादन फाइदाहरू:
बस पट्टीको मुख्य उद्देश्य ठूला धाराहरू सञ्चालन गर्नु हो, हालको ट्रेसहरू जुन मानक सर्किट बोर्डले प्रदान गर्न सक्छ। उत्पादनमा ठूलो करन्टको स्वतन्त्र वितरण, उच्च भोल्टेज बोक्ने, स्थिर ठूलो वर्तमान, बलियो इन्सुलेशन, उच्च दक्षता, लामो सेवा जीवन, दक्ष तातो अपव्यय प्रदर्शन, स्थिर र सुरक्षित छ।
FAQ
Q1: के तपाईंसँग अटोमोबाइल उद्योग प्रमाणपत्र छ?
A1: हो, हामीसँग अटोमोटिभ उद्योगको लागि IATF 16949 प्रमाणीकरण छ, उच्च शक्ति अनुप्रयोगहरूको लागि मुद्रित सर्किट बोर्डहरू महसुस गर्न मद्दत गर्न, हामी UL प्रमाणीकरण पनि प्रदान गर्न सक्छौं।
Q2: हामीले PCB मा इम्बेड गरिएको तामा कोरको लागि कुन कागजातहरू उपलब्ध गराउनु पर्छ र लमिनेट संरचना फरक छ?
A2: विभिन्न सफ्टवेयरद्वारा खोल्दा वा व्याख्या गर्दा डिजाइन गरिएका रेखाचित्रहरू विकृत हुनेछन्। Gerber फाइलहरू उत्तम (Protel, power pcb, PADs) सफ्टवेयर रेखाचित्र र पाठ विवरणहरू हुन्।
Q3: लेमिनेटेड संरचना कसरी व्यक्त गर्नुपर्छ?
A3: पहिले, Gerber फाइलहरूमा प्रत्येक तह हुन्छ, र अर्को PDF मा प्रत्येक तहलाई विभिन्न रंगहरू + पाठ विवरणले चिन्ह लगाउन सकिन्छ।
Q4: इम्बेडेड बसबार PCB को भण्डारण समय र वातावरण को लागी आवश्यकताहरु के हो?
A4: एम्बेडेड बसबार PCB को तापक्रम र आर्द्रताले उत्पादनको जीवनलाई असर गर्नेछ। भ्याकुम प्लास्टिक फिल्म प्याकेजिङ अन्तर्गत, तापमान 25±2â छ; आर्द्रता 55±5% RH छ, र गुणस्तर 6 महिनाको लागि ग्यारेन्टी छ। यदि भ्याकुम प्लास्टिक फिलिम प्याकेजिङ हटाइयो भने, एम्बेडेड बसबार पीसीबी वेल्डिंग स्थिति DNIG लामो समयको लागि हावामा उजागर हुनेछ, र ओक्सीकरण हुनेछ, जसले वेल्डिंग घटकहरूलाई असर गर्नेछ।
