डबल पक्षीय कपर पीसीबी
Jiubao Double Sideed Copper Pcb एक मुद्रित सर्किट बोर्ड हो जसमा डबल-साइडेड तामा, माथि र तल्लो तहहरूमा सर्किटहरू समावेश छन्। यो सामान्यतया प्रयोग हुने मुद्रित सर्किट बोर्ड हो। दोहोरो पक्षीय तामा PCB लाई दुबै छेउमा तार र सोल्डर गर्न सकिन्छ, बीचमा धातुको तामा कोर, र सर्किट र कपर कोर बीचको इन्सुलेट तह। दुबै पक्षहरू तार गर्न सकिन्छ, जसले तारिङको कठिनाईलाई धेरै कम गर्छ, त्यसैले यो व्यापक रूपमा प्रयोग गरिन्छ। डबल-साइड बोर्डको दुबै छेउमा तार लगाइएको छ, तर दुबै छेउमा तारहरू प्रयोग गर्नको लागि, त्यहाँ दुई पक्षहरू बीचको उचित सर्किट जडान हुनुपर्दछ, सर्किटहरू बीचको "पुल" लाई via भनिन्छ। Vias PCB मा साना प्वालहरू हुन् जुन दुबै छेउमा तारहरू जडान गर्न धातुले भरिएको वा लेपित हुन्छ। दोहोरो पक्षीय सर्किट बोर्डहरू वियासको साथ डिजाइन गरिएकाहरूलाई साँचो डबल-साइडेड कपर कोर PCBs भनिन्छ। यो पनि डिजाइन गर्न सकिन्छ कि डबल-पक्षीय सर्किट जडान गर्न आवश्यक छैन, अर्थात्, यो साधारण एकल-पक्षीय सर्किट बोर्ड जस्तै हो तर डबल-पक्षीय सर्किट बोर्ड जस्तै स्थापना प्रभाव प्राप्त गर्न सक्छ। हामी यसलाई गलत डबल-पक्षीय तांबे पीसीबी भन्छौं। डबल-पक्षीय बोर्डमा एकल-पक्षीय बोर्डको क्षेत्रफल दुई गुणा भएको हुनाले, डबल-पक्षीय बोर्डले एकल-पक्षीय बोर्डमा स्तब्ध भएको तारहरूको समस्या समाधान गर्दछ, र प्वालहरू मार्फत अर्को छेउमा जडान गर्न सकिन्छ, त्यसैले यो अधिक छ। एकल-पक्षीय बोर्ड भन्दा बढी जटिल सर्किटहरूको लागि उपयुक्त।
हामीले अहिले प्रस्तुत गर्दैछौं डबल-साइडेड कपर पीसीबी जसलाई डबल-साइड थर्मोइलेक्ट्रिक सेपरेशन कपर सब्सट्रेट पीसीबी र २-लेयर कपर सर्किट बोर्ड पीसीबी पनि भनिन्छ।

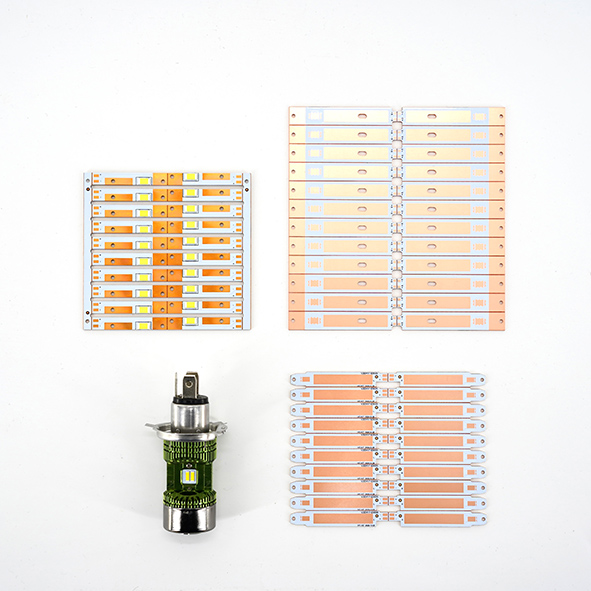

डबल पक्षीय कपर पीसीबी
डबल पक्षीय कपर पीसीबी उत्पादन परिचय:
डबल पक्षीय तामा पीसीबी (डबल-पक्षीय थर्मोइलेक्ट्रिक अलग तांबे सब्सट्रेट पीसीबी) सामान्यतया अटोमोटिभ उच्च र कम-बीम एकीकृत प्रकाश बोर्ड वा गर्मी अपव्यय आवश्यकताहरु संग उत्पादनहरु को लागी प्रयोग गरिन्छ। माथिल्लो र तल्लो छेउमा ठूला मालिकहरू मार्फत उच्च-शक्तिको ताप अपव्यय हासिल गरिन्छ, र बाहिरी ताप-वितरण गर्ने एल्युमिनियम भागहरू तातो अपव्ययको लागि डबल-पक्षीय मालिकहरूसँग जोडिएको हुन्छ; एकै समयमा, डबल-पक्षीय तामा पीसीबीको माथिल्लो र तल्लो धाराहरू viaas मार्फत जडान गरिएको छ, र केवल एक-पक्षीय वेल्डिंग इलेक्ट्रोडहरू माथिल्लो र तल्लो बत्तीहरू नियन्त्रण गर्न आवश्यक छ। मोतीहरू उज्यालो छन्, मालिकले गर्मीको अपव्यय महसुस गर्छ, र सर्किटले चालन महसुस गर्छ। यो दोहोरो पक्षीय थर्मोइलेक्ट्रिक विभाजन हो। उत्पादनमा ठूलो तातो अपव्यय, कम बिजुली खपत, स्थिर प्रदर्शन र सजिलो स्थापनाको फाइदाहरू छन्।
डबल पक्षीय कपर पीसीबी संरचना तहको योजनाबद्ध रेखाचित्र:
डबल-पक्षीय थर्मोइलेक्ट्रिक सेपरेसन पीसीबी, तातो एलईडी तामा सब्सट्रेट पीसीबीमा थर्मली कन्डक्टिव प्याड (PAD) हो, र बिजुलीले एलईडी तामा सब्सट्रेटमा इलेक्ट्रोडहरूलाई बुझाउँछ, र दुई इन्सुलेट सामग्रीद्वारा छुट्याइन्छ। थर्मल प्याड (PAD) को कार्य गर्मी सञ्चालन गर्नु हो, र इलेक्ट्रोडको कार्य बिजुली सञ्चालन गर्नु हो। यो डबल-पक्षीय संरचना एलईडी गर्मी अपव्यय डिजाइन महसुस गर्न र उत्पादन स्थिरता प्रदान गर्न सक्छ। डबल-पक्षीय थर्मोइलेक्ट्रिक विभाजन पीसीबीको संरचना चित्रमा देखाइएको छ:

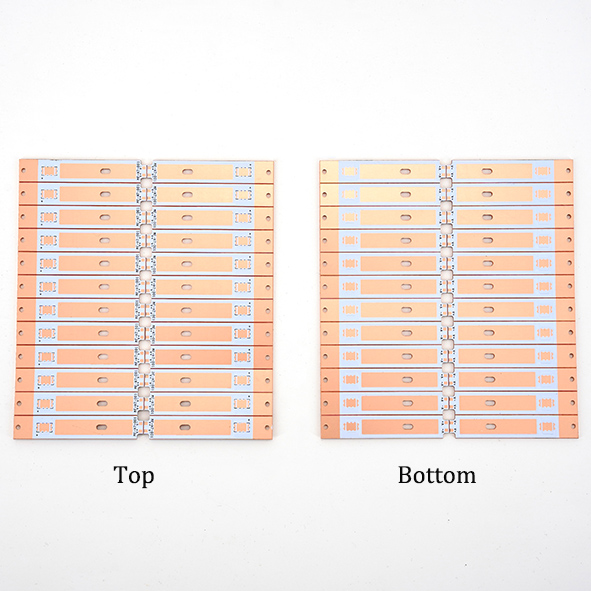

डबल पक्षीय कपर पीसीबी उत्पादनहरूको अगाडि र पछाडिको योजनाबद्ध रेखाचित्र:
डबल पक्षीय कपर पीसीबी उत्पादन प्रकार:

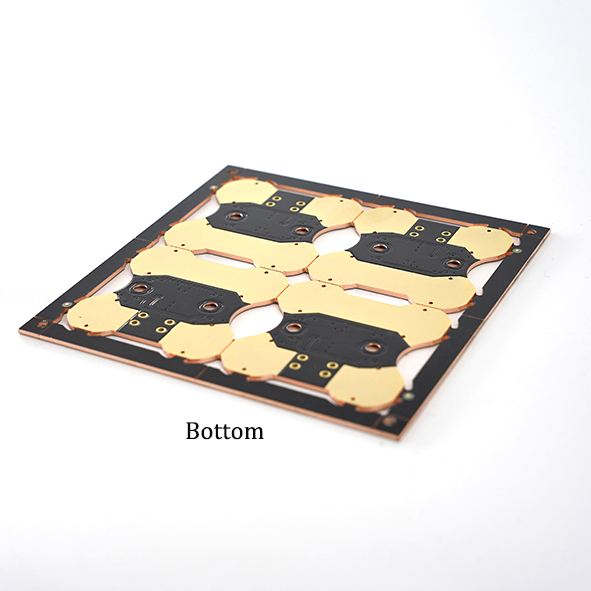

साँचो डबल पक्षीय तांबे कोर पीसीबी (मार्फत) नक्कली डबल-साइडेड तांबे पीसीबी (मार्फत बिना) 2-तह तामा पीसीबी 4-तह तामा पीसीबी
डबल पक्षीय कपर पीसीबी उत्पादनहरू र उत्पादन प्रक्रियाको लागि निर्माण निर्देशनहरू:
आधार सामग्री |
तामा (C1100) |
मोटाई (मिमी) |
०.८-५.० एमएम |
तहहरू |
१, २, ३, ४ तहहरू |
तामा पन्नी मोटाई (उम) |
35/70/105/140um |
सोल्डर मास्क रंग |
सेतो/कालो/म्याट कालो/रातो/हरियो/नीलो/म्याट हरियो |
वर्ण रंग |
सेतो/कालो/सुन्तला/रातो/नीलो |
गठन विधि |
सीएनसी गोंग प्लेट, सीएनसी वी काट्ने, मोल्ड बनाउने, लेजर काट्ने र मिलिङ |
निरीक्षण परीक्षण |
AOI; उच्च गति उडान जाँच; ई-परीक्षण; भोल्टेज परीक्षण |
सतह उपचार प्रक्रिया |
HASL फ्री लीड DNIG OSP |
डेलिभरी समय |
6 ~ 8 दिन। |
डबल पक्षीय कपर पीसीबी उत्पादनहरूको आवेदन अवसरहरू:
टर्चलाइटहरू, औद्योगिक खानीका बत्तीहरू, अटोमोटिभ एलईडी हेडलाइटहरू, यूभी बत्तीहरू, स्टेज प्रक्षेपण बत्तीहरू, 5G संचारहरू, भित्ता धुनेहरू, LED सडक बत्तीहरू, मेकानिकल उपकरणहरू र विभिन्न परिशुद्धता र उच्च-मांग कूलिङ लाइटिङ उपकरणहरू
डबल पक्षीय कपर पीसीबी उत्पादन लाभ:
लामो सेवा जीवन, कुशल गर्मी अपव्यय, स्थिर आवेदन
FAQ
Q1। के तपाइँ PCB निर्माता हुनुहुन्छ? के तपाईसँग कारखाना छ?
A: हामी 12 वर्ष भन्दा बढीको लागि एक पेशेवर मुद्रित सर्किट बोर्ड निर्माता हो, हामीसँग कारखानाहरू, मेसिनहरू छन्, तपाइँ हाम्रो कारखाना चित्रहरू हेर्न सक्नुहुन्छ।
Q2। के म नि: शुल्क पीसीबी नमूनाहरू प्राप्त गर्न सक्छु? नि: शुल्क ढुवानी उपलब्ध छ?
A: हो, हामी तपाईंलाई सबै विवरणहरू कुरा र पुष्टि गरेपछि नि: शुल्क पीसीबी नमूनाहरू दिन सक्छौं। तर हामी नि:शुल्क ढुवानी प्रस्ताव गर्दैनौं, यदि तपाईंले धेरै उत्पादनहरू किन्नुभयो भने हामी तपाईंलाई केही छुट दिनेछौं।
Q3। के तपाई OEM गर्नुहुन्छ?
उत्तर: हो। हामी मुद्रित सर्किट बोर्ड निर्माता हौं, हामीसँग पीसीबी र पीसीबीएको सम्पूर्ण प्रक्रियाको लागि कारखानाहरू र समर्पित स्वचालन उपकरणहरू छन्, र हामी ठीकसँग पत्ता लगाउन र उत्पादनहरू पठाउन सक्छौं। हामी PCB र PCBA को लागि एक-स्टप खरिद सेवा प्रदान गर्दछौं।
Q4। के तपाइँ अर्को तहमा सब्सट्रेट र इलेक्ट्रोडसँग प्रत्यक्ष सम्पर्कमा थर्मल प्याडहरूसँग PCBs उत्पादन गर्न सक्नुहुन्छ?
A: हो, हामी सब्सट्रेटसँग प्रत्यक्ष सम्पर्कमा थर्मल प्याडहरूको साथ PCBs उत्पादन गर्न सक्छौं। हामी यसलाई थर्मोइलेक्ट्रिकली अलग गरिएको तामा सब्सट्रेट भन्छौं। तपाइँ पुष्टिको लागि हाम्रो इमेल pcb@jbmcpcb.com मा Gerber जानकारी पठाउन सक्नुहुन्छ।
Q5। के तामा कोर PCB को उत्पादन को लागी तामा प्वाल हुन सक्छ?
A: हो, सर्किट जडान गर्नको लागि तामा कोर PCB को दुबै छेउमा तामाको प्वालहरू छन्, हामी यसलाई साँचो डबल-साइड कपर सब्सट्रेट PCB भन्छौं, हामीसँग मेटल कोर PCB मा धेरै वर्षको निर्माण अनुभव छ।
