थर्मोइलेक्ट्रिक सेपरेशन कपर सब्सट्रेट पीसीबी

थर्मोइलेक्ट्रिक सेपरेशन कपर सब्सट्रेट पीसीबी

थर्मोइलेक्ट्रिक पृथक्करण तांबे सब्सट्रेट पीसीबी उत्पादन परिचय:

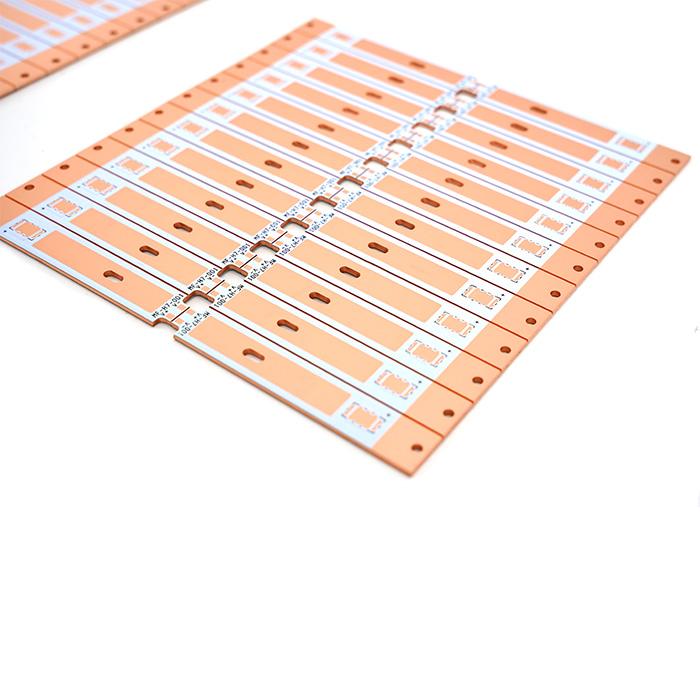

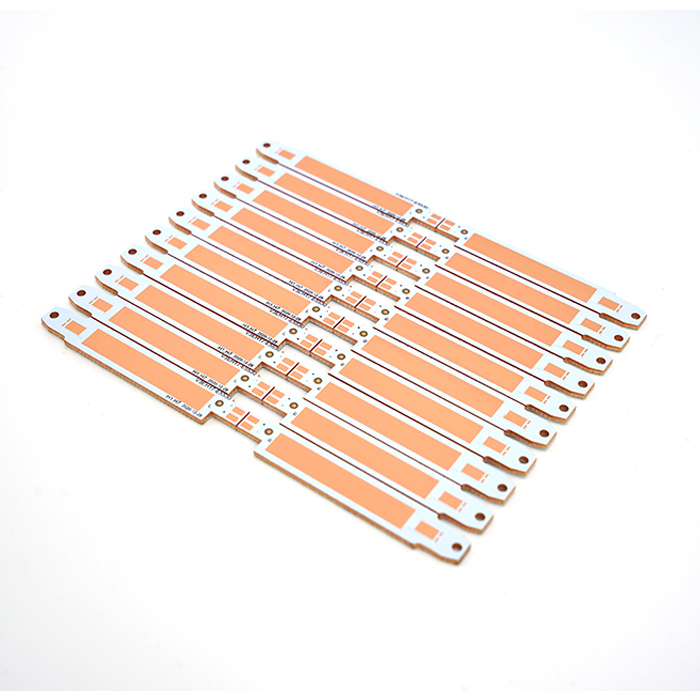

मेटल कोर PCB निर्माण प्रक्रियामा तामाको थर्मल चालकता 384W/(m·K) जति उच्च हुन्छ, र थर्मोइलेक्ट्रिक पृथकताले अवस्थित एकल-पक्षीय तामा सब्सट्रेटको अपर्याप्त ताप प्रवाह र गर्मी अपव्ययको कमीहरूलाई पार गर्छ। गर्मीले थर्मल प्याड (PAD) लाई जनाउँछ, र बिजुलीले सकारात्मक र नकारात्मक इलेक्ट्रोडलाई बुझाउँछ। यी दुईलाई विशेष थर्मल प्याड बनाउन इन्सुलेट सामग्रीद्वारा छुट्याइन्छ। थर्मल प्याडको कार्य गर्मी सञ्चालन गर्नु हो। इलेक्ट्रोडको मुख्य कार्य बिजुली सञ्चालन गर्नु हो। यो प्याकेजिङ विधिलाई थर्मोइलेक्ट्रिक सेपरेसन भनिन्छ। , यसको फाइदाहरू धेरै छन्, मुख्य रूपमा एलईडी ताप अपव्यय डिजाइनमा धेरै सुविधाजनक छ। चित्रमा ठूलो खुला तामा क्षेत्र ठूलो मालिकको रूपमा डिजाइन गरिएको छ, जसले तामाको आधारलाई सीधा सम्पर्क गर्दछ र तातो सिङ्कलाई सीधै सम्पर्क गर्दछ, र तातो बाहिर निकालिन्छ, जसले तातो अपव्यय प्रभावलाई धेरै सुधार गर्दछ। एकल-पक्षीय थर्मोइलेक्ट्रिक पृथक्करण उत्पादनले अटोमोबाइल बत्तीहरूको प्रयोगमा तातो उत्पादन र प्रकाश दक्षताको समस्याहरू राम्रोसँग समाधान गर्न सक्छ, र छिटो तातो अपव्यय, उच्च चमक, र ऊर्जा बचतको फाइदाहरू छन्।

थर्मोइलेक्ट्रिक रूपमा अलग गरिएको धातु सब्सट्रेट पीसीबीको गठन प्रक्रियामा समावेश छ: तामाको आधार तहको एक छेउमा सुरक्षात्मक टेप टाँसिएको; एन्टी-इचिङ मसी, एक्सपोजर, विकास र सर्किट बोर्ड प्रक्रिया मार्फत नक्काशी गठन, तातो अपव्यय क्षेत्र प्रोट्रुजन बनाउँछ, र प्रोट्रुसनको उचाइ इन्सुलेट तह र सर्किट तह बराबर हुन्छ। सर्किट तह (तामा पन्नी) र इन्सुलेट तह (गैर-चिपकने prepreg) एकसाथ स्ट्याक गरेर; सर्किट तह र इन्सुलेट तहको तातो अपव्यय क्षेत्रमा विन्डो खोल्दै, जुन डाइ काट्ने वा सीएनसी गठन गरेर खोल्न सकिन्छ; तातो अपव्यय तह, सर्किट तह र इन्सुलेट तह (गैर-प्रवाह ग्लु इपोक्सी प्रिप्रेग) तातो थिचेर सँगै थिचिन्छ; सर्किट तह सर्किट सर्किट बोर्ड प्रशोधन प्रक्रिया अनुसार उत्पादन गरिन्छ, र उपयोगिता मोडेल द्वारा प्रदान thermoelectric विभाजन धातु सब्सट्रेट गठन गर्न सकिन्छ। । थर्मोइलेक्ट्रिक विभाजन एकल उच्च-शक्ति बत्ती मनका, विशेष गरी COB प्याकेजसँग मिलाउनको लागि उपयुक्त छ, ताकि बत्तीले राम्रो परिणामहरू प्राप्त गर्न सक्छ।
थर्मोइलेक्ट्रिकली अलग गरिएको तामा सब्सट्रेट पीसीबीको बेफाइदाहरू: एकल-इलेक्ट्रोड चिप बेयर डाइ प्याकेजिङको लागि उपयुक्त छैन।
थर्मोइलेक्ट्रिक विभाजन तामा सब्सट्रेट पीसीबी संरचना उच्च आवृत्ति सर्किटहरू र उच्च र कम तापमानमा ठूलो परिवर्तनहरू, सटीक सञ्चार उपकरणहरूको गर्मी अपव्यय, र वास्तु सजावट उद्योगहरू, साथै अटोमोटिभ एलईडी बत्तीहरू, खानीको बत्तीहरू, र स्टेज लाइटहरूका लागि उपयुक्त छ। । औद्योगिक उपकरणहरूमा एक्सपोजर उपकरणहरू र खनन मेसिनहरूको तातो सिङ्कहरू सबै अनुप्रयोगहरूमा संलग्न छन्।
थर्मोइलेक्ट्रिक विभाजन तामा सब्सट्रेट पीसीबी एकल-पक्षीय थर्मोइलेक्ट्रिक विभाजन तांबे सब्सट्रेट पीसीबी र डबल-पक्षीय थर्मोइलेक्ट्रिक अलग तांबे सब्सट्रेट पीसीबी मा विभाजित छ, र अब एकल थर्मोइलेक्ट्रिक अलग तांबे सब्सट्रेट पीसीबी पेश गरिएको छ।

टर्चलाइट, औद्योगिक खानीको बत्ती, अटोमोटिभ एलईडी बत्ती, यूभी बत्ती, स्टेज प्रक्षेपण बत्ती, 5जी कम्युनिकेसन, भित्ता धुने, एलईडी स्ट्रिट ल्याम्प, मेकानिकल उपकरण र विभिन्न परिशुद्धता र उच्च माग कूलिङ लाइटिङ उपकरण

लामो सेवा जीवन, कुशल गर्मी अपव्यय, स्थिर आवेदन

Q1। के तपाइँ PCB निर्माता हुनुहुन्छ? के तपाईसँग कारखाना छ?
A: हामी 12 वर्ष भन्दा बढीको लागि एक पेशेवर मुद्रित सर्किट बोर्ड निर्माता हो, हामीसँग कारखानाहरू, मेसिनहरू छन्, तपाइँ हाम्रो कारखाना चित्रहरू हेर्न सक्नुहुन्छ।
Q2। के म नि: शुल्क पीसीबी नमूनाहरू प्राप्त गर्न सक्छु? नि: शुल्क ढुवानी उपलब्ध छ?
A: हो, हामी तपाईंलाई सबै विवरणहरू कुरा र पुष्टि गरेपछि नि: शुल्क पीसीबी नमूनाहरू दिन सक्छौं। तर हामी नि:शुल्क ढुवानी प्रस्ताव गर्दैनौं, यदि तपाईंले धेरै उत्पादनहरू किन्नुभयो भने हामी तपाईंलाई केही छुट दिनेछौं।
Q3। के तपाई OEM गर्नुहुन्छ?
उत्तर: हो। हामी मुद्रित सर्किट बोर्ड निर्माता हौं, हामीसँग पीसीबी र पीसीबीएको सम्पूर्ण प्रक्रियाको लागि कारखानाहरू र समर्पित स्वचालन उपकरणहरू छन्, र हामी ठीकसँग पत्ता लगाउन र उत्पादनहरू पठाउन सक्छौं। हामी PCB र PCBA को लागि एक-स्टप खरिद सेवा प्रदान गर्दछौं।
Q4। इलेक्ट्रोडहरू PCB को अर्को तहमा हुँदा 2-तह थर्मल प्याड सब्सट्रेटसँग प्रत्यक्ष सम्पर्कमा हुन सक्छ?
A: हो, हामी सब्सट्रेटसँग प्रत्यक्ष सम्पर्कमा 2-तह थर्मल कन्डक्टिव प्याडहरूका साथ PCBs उत्पादन गर्न सक्छौं, हामी यसलाई 2-तह थर्मोइलेक्ट्रिक विभाजन तामा सब्सट्रेट भन्छौं, तपाईंले हाम्रो उत्पादन नक्सा हेर्न सक्नुहुन्छ, वा तपाईंले Gerber जानकारी हाम्रो इमेल pcb मा पठाउन सक्नुहुन्छ। @jbmcpcb। com पुष्टि गर्न।
