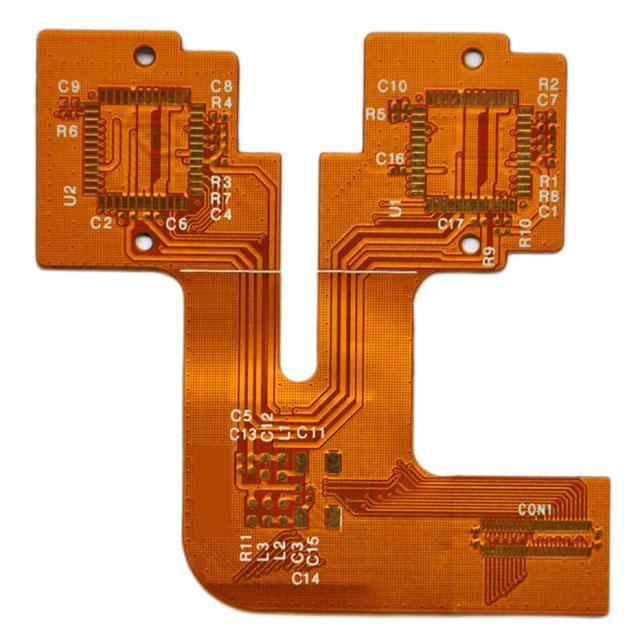

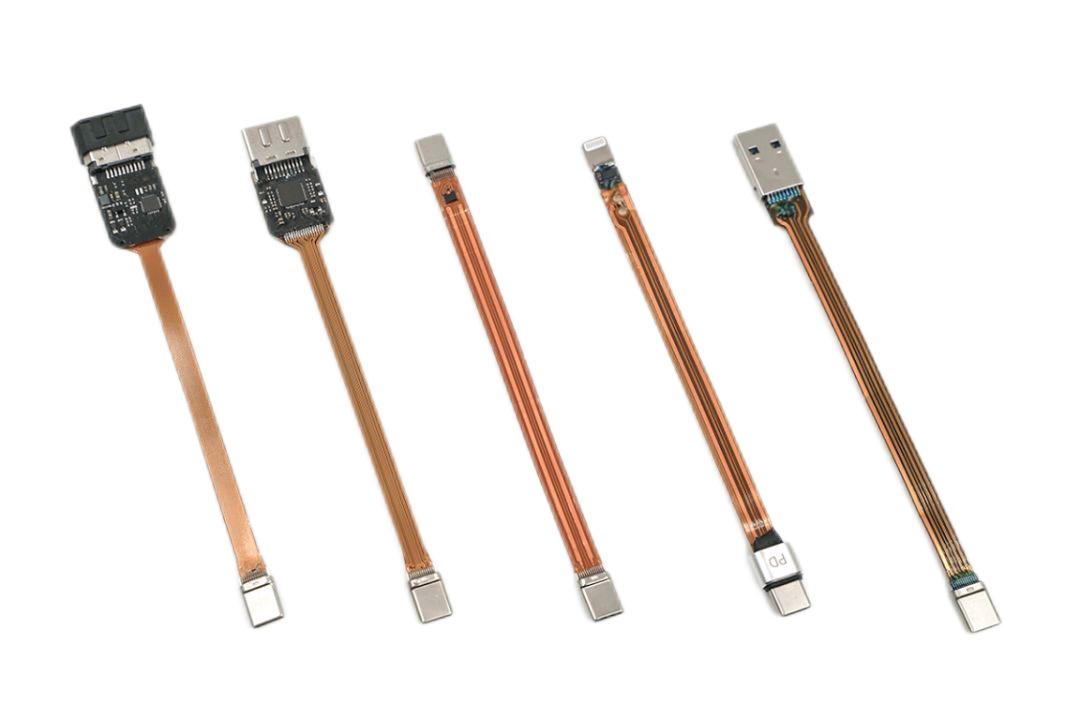

FPC लचिलो पीसीबी

FPC लचिलो PCB सँग उपभोक्ता इलेक्ट्रोनिक्स, मोटर वाहन इलेक्ट्रोनिक्स, चिकित्सा उपकरण, एयरोस्पेस र अन्य क्षेत्रहरू सहित अनुप्रयोगहरूको एक विस्तृत श्रृंखला छ, JBpcb चीनमा बनेको FPC लचिलो PCB को उच्च-गुणस्तर आपूर्तिकर्ता हो, यदि तपाईं FPC लचिलो PCB अनुकूलित गर्न चाहनुहुन्छ भने, कृपया। हामीलाई सम्पर्क गर्नुहोस् र हाम्रो कारखाना उद्धरण प्राप्त गर्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण
1. FPC लचिलो PCB को परिभाषा

FPC लचिलो PCB लचिलो सब्सट्रेटहरूबाट बनेको सर्किट बोर्ड हो, जुन अत्यधिक बेन्डेबल र फोल्ड गर्न मिल्छ। FPC लचिलो PCB सामान्यतया बहु-तह फिल्म सब्सट्रेटहरू र प्रवाहकीय तहहरू मिलेर बनेको हुन्छ। यसको मुख्य विशेषता भनेको सर्किट बोर्डको बेन्डेबिलिटी र फोल्डेबिलिटी हो, त्यसैले यो इलेक्ट्रोनिक उपकरणहरूको लागि उपयुक्त छ जुन झुक्नु वा फोल्ड गर्न आवश्यक छ। FPC लचिलो PCB का धेरै फाइदाहरू छन्, जस्तै सानो आकार, हल्का वजन, उच्च विश्वसनीयता, आदि, त्यसैले यो व्यापक रूपमा धेरै क्षेत्रहरूमा प्रयोग गरिएको छ, जस्तै मोबाइल फोन, डिजिटल क्यामेरा, ट्याब्लेट कम्प्युटर, अटोमोटिभ इलेक्ट्रोनिक्स, चिकित्सा उपकरण, आदि। छोटो, FPC लचिलो PCB एक धेरै महत्त्वपूर्ण इलेक्ट्रोनिक घटक हो। यसको उपस्थितिले इलेक्ट्रोनिक उपकरणको डिजाइनलाई थप लचिलो र विविध बनाउँछ र इलेक्ट्रोनिक उपकरणहरूको निर्माणको लागि थप विकल्पहरू पनि प्रदान गर्दछ।





2. FPC लचिलो पीसीबी को उत्पादन प्रक्रिया

FPC लचिलो PCB लचिलोपन र विश्वसनीयता छ। हाल, बजारमा 4 प्रकारका FPC लचिलो PCB हरू छन्: एकल-पक्षीय (1 तह), डबल-पक्षीय (2 तह), बहु-तह र सफ्ट-हार्ड PCB। FPC लचिलो पीसीबीको उत्पादन प्रक्रियामा मुख्यतया निम्न चरणहरू समावेश छन्: पहिलो, आधार सामग्री तयारी, सामान्यतया पोलीइमाइड फिल्म वा पलिएस्टर फिल्म आधार सामग्रीको रूपमा प्रयोग गरिन्छ, र लचिलो पीसीबीको आधारभूत सामग्री मुद्रण, तामाको आवरण र अन्य प्रक्रियाहरूद्वारा तयार गरिन्छ। ; दोस्रो यो ग्राफिक्स उत्पादन हो। सर्किट बोर्ड डिजाइन रेखाचित्र अनुसार, सर्किट ढाँचा फोटोलिथोग्राफी वा लेजर काटन प्रविधि द्वारा सब्सट्रेट मा बनाइन्छ; त्यसपछि इलेक्ट्रोप्लेटिंग, चालकता र जंग प्रतिरोध बढाउन तामा, निकल, सुन, इत्यादि जस्ता इलेक्ट्रोप्लेटिंग टेक्नोलोजीद्वारा सर्किटमा धातुको तह चढाइन्छ; अन्तमा, काट्ने र परीक्षण, समाप्त लचिलो पीसीबी आवश्यक आकार अनुसार काटिएको छ, र यसको गुणस्तर र प्रदर्शन आवश्यकताहरू पूरा गर्न सुनिश्चित गर्न परीक्षण र निरीक्षण गरिन्छ। सामान्यतया, FPC लचिलो PCB को उत्पादन प्रक्रिया अपेक्षाकृत जटिल छ, विभिन्न प्रक्रियाहरु र राम्रो अपरेसन को सहयोग को आवश्यकता छ, तर यसको लचिलो प्रदर्शन र miniaturization विशेषताहरु यसलाई व्यापक रूपमा इलेक्ट्रोनिक उत्पादनहरु मा प्रयोग गरिन्छ।


FPC लचिलो PCB कसरी बनाउने?

1-तह FPC लचिलो पीसीबी निर्माण प्रक्रिया:
काटन-ड्रिलिंग-ड्राइ फिल्म-एट्याचमेन्ट-एक्सपोजर-विकास-एचिङ-पीलिंग सतह उपचार-कभरिंग फिल्म-प्रेसिङ-क्योरिङ सतह उपचार-निकेल सुनको निक्षेप-क्यारेक्टर प्रिन्टिङ-शियरिङ-विद्युतीय मापन-पञ्चिङ-अन्तिम निरीक्षण-प्याकिङ र ढुवानी


2-तह FPC लचिलो पीसीबी निर्माण प्रक्रिया:

कटिङ-ड्रिलिंग-पीटी एच-इलेक्ट्रोप्लेटिंग-प्रीट्रीटमेन्ट-प्यास्टिङ ड्राई फिल्म-परजीवी एक्सपोजर-विकास-ग्राफिक इलेक्ट्रोप्लेटिंग-फिल्म हटाउने-प्रीट्रीटमेन्ट-ड्राइ फिल्म टाँस्ने-प्लानिङ एक्सपोजर-विकास-एचिङ-रिमुभिङ मेम्ब्रेन-सतह फिल्म उपचार-लेमिनेटिंग-लेमिनेटिंग- क्युरिङ- निकेल प्लेटिङ-क्यारेक्टर प्रिन्टिङ- कटिङ-इलेक्ट्रिक टेस्ट-स्ट्याम्पिङ-अन्तिम निरीक्षण-प्याकिङ-शिपिङ।



FPC PCB प्रक्रिया क्षमता:

फ्लेक्स सामग्री

Taihong, शेन्गी, लियानमाओ

PCBसामग्री

KB,शेन्गी, लियानमाओ

तामा मोटाई

12um-70एउटा

सतहसमाप्त










सतह समाप्त मोटाई





NIG

मा

Au

२-४ बजे__

०.०२५-०.०७५ बजे_



ENEPIG

मा_

Au

PD

२-४ बजे__

०.०२५-०.०७५ बजे__

०.०२५-०.०७५ बजे_



इलेक्ट्रिक गिल्डिंग



एनi

AU

2-४एउटा

०.०५-०.३5एउटा

आरएफ-पीसी

गुरोग

न्यूनतम(mm)



                           हार्डबोर्डको 4 तह + नरम बोर्डको 2 तहहरू

0mm

हार्डबोर्डको तहहरू + नरम बोर्डको 2 तहहरू

0mm

आरएफ-पीसी

गुरोग

कोसहनशीलता



हार्डबोर्डको 4 तह + नरम बोर्डको 2 तहहरू

0.1  mm

हार्डबोर्डको तहहरू + नरम बोर्डको 2 तहहरू

0.1  mm



चौडाइ / स्पेस न्यूनतम (मिमी)



कडा बोर्डको 4 तह + नरम बोर्डको 2 तहहरूचौडाइ / स्पेस न्यूनतम (मिमी)

१ औंस

०.०७५ मिm

/२oz

०.०६ मिm

/३oz

०.०५ मिm




चौडाइ / स्पेस न्यूनतम (मिमी)



कडा बोर्डको 4 तह + नरम बोर्डको 2 तहहरूचौडाइ / स्पेस न्यूनतम (मिमी)

१ औंस

०.०७५ मिm

/२oz

०.०६ मिm

/३oz

०.०५ मिm

6कडा बोर्डको तहहरू + नरम बोर्डको 2 तहहरूचौडाइ / स्पेस न्यूनतम (मिमी)

१ औंस

०.०७५ मिm

/२oz

०.०६ मिm

/३oz

०.०५ मिm



ड्रिलl  न्युनतम(mm)

ड्रिल

0.1mm

एलआशेर

0०७५     मिमी




ift सहिष्णुता

आवरण

mm

एसUS

१५mm

PI

mm

FR-4

१५mm

EMI फिल्म

०.१mm

                                                                आवरण (PI रटाँस्ने)



१२.५एउटा-५०एउटा

१२.५एउटा-७५एउटा

कभरले ओभरफ्लो गोंद रकम

०.०२-0.03 मिमी


3. FPC लचिलो PCB को विशेषताहरु
FPC लचिलो PCB एक लचिलो सर्किट बोर्ड हो जुन इलेक्ट्रोनिक उपकरणहरूमा प्रयोग गरिन्छ, जसमा लचिलो सब्सट्रेट र तामाले ढाकिएको पन्नी हुन्छ। परम्परागत कठोर PCB को तुलनामा, FPC लचिलो PCB निम्न विशेषताहरु छन्:
a) लचिलोपन: FPC लचिलो पीसीबीलाई विभिन्न जटिल त्रि-आयामी आकारहरूमा अनुकूलन गर्न झुकाउन, फोल्ड गर्न र ट्विस्ट गर्न सकिन्छ, जसले उपकरणको मात्रा धेरै कम गर्न र उपकरणको विश्वसनीयता सुधार गर्न सक्छ।
b) पातलो र हल्का: FPC लचिलो PCB को धेरै पातलो मोटाई छ, जुन 0.1mm भन्दा कम पुग्न सक्छ, जुन पातलो र हल्का उपकरणहरूमा प्रयोगको लागि धेरै उपयुक्त छ।
ग) उच्च घनत्व: FPC लचिलो PCB ले उच्च घनत्व तारहरू महसुस गर्न सक्छ, र धेरै सानो ठाउँमा बहु-तह सर्किटहरूको लेआउट महसुस गर्न सक्छ, जसले इलेक्ट्रोनिक उपकरणको प्रदर्शन र विश्वसनीयता सुधार गर्दछ।
घ)। उच्च-तापमान प्रतिरोध: FPC लचिलो PCB उच्च तापमान सामना गर्न सक्छ, सामान्य रूपमा उच्च-तापमान वातावरणमा काम गर्न सक्छ, र उच्च-तापमान वातावरणमा केही इलेक्ट्रोनिक उपकरणहरूको लागि उपयुक्त छ।
e) जंग प्रतिरोध: FPC लचिलो PCB राम्रो जंग प्रतिरोध छ र कठोर वातावरणमा प्रयोग गर्न सकिन्छ। छोटकरीमा, FPC लचिलो PCB धेरै फाइदाहरू छन्, विभिन्न इलेक्ट्रोनिक उपकरणहरूको आवश्यकताहरू पूरा गर्न सक्छ, र एक धेरै महत्त्वपूर्ण इलेक्ट्रोनिक घटक हो।

4. FPC लचिलो PCB को आवेदन
FPC फ्लेक्सिबल सर्किट बोर्ड (फ्लेक्सिबल प्रिन्टेड सर्किट बोर्ड) लचिलो सब्सट्रेटबाट बनेको सर्किट बोर्ड हो। यसको मुख्य विशेषताहरू राम्रो लचिलोपन र बेन्डेबिलिटी हुन्, र यो विभिन्न जटिल त्रि-आयामी स्पेस लेआउटहरूको लागि उपयुक्त छ। FPC लचिलो सर्किट बोर्डहरूमा उपभोक्ता इलेक्ट्रोनिक्स, मोटर वाहन इलेक्ट्रोनिक्स, चिकित्सा उपकरण, एयरोस्पेस, र अन्य क्षेत्रहरू सहित अनुप्रयोगहरूको एक विस्तृत श्रृंखला छ। उपभोक्ता इलेक्ट्रोनिक्सको क्षेत्रमा, FPC लचिलो PCBs स्मार्टफोन, ट्याब्लेट कम्प्युटर, र नोटबुक कम्प्युटरहरू जस्ता इलेक्ट्रोनिक उत्पादनहरूमा व्यापक रूपमा प्रयोग गरिन्छ। परम्परागत कठोर PCBs को तुलनामा, FPC लचिलो PCBs राम्रो विश्वसनीयता र विरोधी हस्तक्षेप छ, र साना, हल्का, र पातलो डिजाइन प्राप्त गर्न सक्छन्। अटोमोटिभ इलेक्ट्रोनिक्सको क्षेत्रमा, FPC लचिलो PCBs मुख्यतया अटोमोटिभ ड्यासबोर्ड, कार अडियो, नेभिगेसन प्रणाली, र अन्य उपकरणहरूमा प्रयोग गरिन्छ। मोटर वाहन इलेक्ट्रोनिक उपकरणको उच्च विश्वसनीयता र स्थायित्व आवश्यकताहरूको कारण, FPC लचिलो PCB को उच्च-तापमान प्रतिरोध र कम्पन प्रतिरोध व्यापक रूपमा मान्यता प्राप्त भएको छ। चिकित्सा उपकरण को क्षेत्र मा, FPC लचिलो पीसीबी मुख्य रूप देखि चिकित्सा निगरानी उपकरण, सर्जिकल उपकरण, र अन्य उपकरण मा प्रयोग गरिन्छ। किनभने FPC लचिलो PCB राम्रो लचिलोपन र बेन्डेबिलिटी छ, यसले मानव शरीरको वक्रमा राम्रोसँग अनुकूलन गर्न सक्छ, त्यसैले यो चिकित्सा उपकरणहरूमा अधिक र अधिक व्यापक रूपमा प्रयोग गरिन्छ। छोटकरीमा, FPC लचिलो PCB फराकिलो अनुप्रयोग सम्भावनाहरू भएको सर्किट बोर्ड हो, जसको विभिन्न क्षेत्रहरूमा अद्वितीय फाइदाहरू र अनुप्रयोग मूल्यहरू छन्।
